МОДУЛЬНЫЕ И АНАЛОГОВЫЕ СИНТЕЗАТОРЫ

4MS Dual EnvVCA - это два модуля EnvVCA, объединенные вместе, Dual EnvVCA от 4MS имеет те же аналоговые огибающие и VCA... но также добавляет несколько дополнительных трюков. Каждый канал имеет два слайдера Rise/Fall с трехпозиционными переключателями диапазона для быстрых (12 мс) форм, леденящих (20 минут!) модуляций и всего, что между ними. Каждая огибающая имеет один CV-вход для времени нарастания и спада, но каждый параметр имеет свой собственный аттенюатор, что позволяет очень гибко настраивать модуляцию. Более того, каждый канал имеет пару ручек Level и Offset для точной настройки величины модуляции, а вход VCA нормализован к выходу огибающей - это означает, что вам не обязательно использовать коммутационный кабель для соединения VCA с огибающими. Конечно, вход VCA CV также включен, что позволяет легко отменить это подключение по умолчанию.

Присутствует аналоговая логическая секция OR, которая объединяет пики обоих каналов для дополнительной сложности модуляции. Как и в более компактном EnvVCA, VCA подключены к постоянному току, что делает их подходящими как для аудио, так и для CV сигналов. Вход Follow позволяет выполнять ограничение скорости нарастания и формы огибающей ASR, а также создавать сложные эффекты фильтрации. В целом, двойной EnvVCA от 4MS является превосходным дополнением к любому рэку, который ищет массу возможностей на меньшем пространстве.

4MS Row Power 35 (white) - это чистое, регулируемое и защищенное решение по питанию для систем eurorack. Модуль обеспечивает мощность 35 Вт, подходящую для любого типичного ряда eurorack (от 84HP до 168HP). Просто подключите универсальный блок питания (типа ноутбука) к одному из штекеров на панели 4HP. Подключите модули с помощью кабелей fly-bus или Bus Stick. Несколько модулей Row Power могут быть соединены в последовательную цепь и получать питание от одного блока питания.

4MS Tapographic Delay - это динамически воспроизводимый эхо-модуль с 32 ритмическими повторами сигнала. Просто нажмите на сенсорную поверхность, чтобы запрограммировать атмосферные, мягко звучащие последовательности задержки. С помощью скорости можно управлять громкостью, низкочастотным или резонансным полосовым фильтром. Последний генерирует великолепные звуки щелчков. Сложные ритмы могут быть записаны за несколько тактов. Законченные ритмы можно сохранять. Кроме того, имеются опции морфа и линковки. Кроме того, Tapographic Delay можно использовать в качестве триггерного секвенсора. вЂ" Гениальный модуль!

Tapographic Delay - это цифровой процессор эффектов с бархатисто-мягким звуком высокого разрешения. Эхо-последовательности могут быть записаны непосредственно через чувствительный к давлению датчик на передней панели. вЂ" Высокая интуитивность! В паттерн можно поместить до 32 отводов, каждый из которых имеет индивидуальные настройки скорости и панорамирования. Значения скорости влияют либо на громкость, либо на частоту среза фильтра, который может быть активирован на каждом шаге. Можно выбрать низкочастотный фильтр без резонанса или остронаправленный полосовой фильтр. Последний отлично подходит для создания эха с шумом щелчков. Результаты звучат очень современно и круто. Максимальное время задержки составляет 174 секунды, то есть почти три минуты.

Записанные эхо-последовательности можно дополнить дополнительными ступенями. Вы можете либо вставить ступеньки в существующий паттерн, либо добавить их в конце. Потенциометр времени изменяет расстояние между всеми отводами в диапазоне от 0,1 до 4. Ручка модуляции добавляет немного вау и флаттера, напоминающего старые магнитофоны. Имеется также потенциометр обратной связи. При полном повороте по часовой стрелке этот параметр приводит к непрерывному нарастанию звука, который имеет ревущий, но в то же время музыкальный характер. Потенциометр dry / wet позволяет музыкантам смешивать исходный материал и сигналы эффектов. Кроме того, на входе эффекта’ имеется регулятор уровня. Почти все параметры Tapographic Delay управляются напряжением. Для синхронизации можно использовать вход тактового генератора. В качестве альтернативы вводу ритмов через датчик можно программировать модуль через разъемы tap и velocity. Благодаря выходу гейта музыканты могут использовать Tapographic Delay в качестве триггерного секвенсора.

Готовые паттерны могут быть сохранены в четырех банках с шестью слотами для хранения в каждом. Позиции регуляторов не сохраняются, поэтому при смене секвенций сохраняется “базовое звучание”. Кроме того, имеется функция морфа. Режим секвенсора с различными направлениями исполнения позволяет соединить несколько паттернов.

4MS Stereo Triggered Sampler - это высококлассный инструмент для записи, обработки и воспроизведения аудиоматериала. Модуль может обрабатывать не только короткие звуковые фрагменты и петли, но и записи длительностью в несколько часов. Данные хранятся на карте памяти micro-SD. Схема’ управления сэмплами удивительно интуитивна. Для воспроизведения аудиофайлов имеются два хорошо оснащенных стереопроигрывателя. CV-входы позволяют пользователям модулировать множество параметров. Короче говоря: очень гибкий, великолепно звучащий сэмплер для модульных установок.

Stereo Triggered Sampler оснащен двумя аудиоплеерами и одновременно используемой секцией записи. Данные хранятся на карте памяти micro-SD. Модуль может управлять до 600 сэмплами. Они организованы в банки с десятью слотами для хранения в каждом. Переименование существующих файлов в’ не требуется. Размер одного сэмпла может достигать 4 Гб, что соответствует времени воспроизведения более шести часов. (Формат стерео, 16 бит и 44,1 кГц) STS может читать файлы WAV с разрешением до 32 бит и 96 кГц. Карты Micro-SD можно заменять в горячем режиме.

4MS Spectral Multiband Resonator - чрезвычайно универсальный резонансный фильтр с шестью полосовыми фильтрами/резонаторами, которые имеют переменную частоту и даже могут быть настроены на шкалы!!! Их можно модулировать ... и внезапно SMR начинает жить, парить, перемещать аккордовые структуры.

Все это с невероятно плавным, красивым, органичным, глубоким звуком... и даже синхронно с ритмом!

Кроме того, вы можете использовать его в качестве настраиваемого 6-полосного эквалайзера, для пинга/плакинга/ударов и, таким образом, для создания перкуссионных звуков или для квантизации аудио в определенных масштабах. С помощью двух SMR можно создать вокодер.

В наших глазах и ушах это было главным событием выставок NAMM и Musikmesse 2015 года!

SMR отличается от других резонаторов тем, что каждая частотная полоса должна рассматриваться как нота в шкале, а шесть полос образуют аккорд. Вы можете выбрать одну из 11 различных шкал.
SPREAD определяет интервал между нотами. Поверните регулятор ROTATE и перемещайте ноты по шкале. Вращение может происходить под напряжением, а также можно вращать вперед или назад через отдельные триггерные входы. MORPH обеспечивает плавные переходы между нотами, что означает плавное затухание аккордов, которые звучат действительно фантастически.
Кнопки и входы LOCK для каждой полосы замораживают соответствующую частоту (и Q по желанию).

Резонанс может быть установлен глобально для всех каналов. Когда на SMR при высоких настройках Q подаются триггеры или часы, модуль можно ударять как гонг и генерировать перкуссивно-колокольный звук, аккорды и пэды, которые очень "сферичны" при использовании параметра Morph.

Функции для нечетных и четных диапазонов: LOCK замораживает частоту и резонанс, FREQ NUDGE слегка отстраивает бакды. Обе функции управляются напряжением.
Имеются входы 1 В/окт для отслеживания четных/нечетных полос фильтра.
Вместо всех нечетных полос вы можете альтернативно управлять только полосой 1 или только полосой 6, а не всеми четными полосами.

Каждая полоса имеет вход Level CV с глобально активируемым Slew, а также выход последователя огибающей. Если вы объедините два SMR через входы и выходы, вы можете создать вокодер. Величина смещения пропорциональна настройке Morph.

Спектральный многополосный резонатор имеет шесть банков памятиd.
Есть скрытые функции, которые позволяют настроить модуль еще больше.

4MS Listen IO - преобразует линейные сигналы в модульные. - И наоборот. Кроме того, есть два выхода для наушников. Верхняя секция обеспечивает усиление до +30 дБ и позволяет интегрировать в модульную систему внешние устройства, такие как настольные синтезаторы, педали эффектов, клавиатуры и грув-боксы. Нижняя секция позволяет ослабить уровень и использовать два наушника параллельно. Каждый из четырех выходов визуализируется светодиодной цепочкой. С Listen IO вы держите уровень под контролем.

4MS Dual Looping Delay - tap Tempo и вход Ping для синхронизации задержек - этой функции нам очень часто не хватало - до сих пор! Такие забавные вещи, как ритмические задержки и петли с различными временными подписями, легко делаются с помощью этого двойного цифрового модуля задержки с регулировкой напряжения :) Используемая здесь технология "looping delay" отличается очень длительным временем хранения до 88 секунд на канал при 48kHz/16Bit, поэтому модуль подходит не только для эхо и задержек, но и в качестве лупера. Каждый канал имеет параметры, регулируемые напряжением, режим Hold для бесконечного повторения, а также обратную связь до 110% с разомкнутой петлей.

Модуль содержит два отдельных канала задержки/петли, которые синхронизируются с общей временной информацией в секции Ping. Она подается либо в виде тактового сигнала, либо в виде инжекции, создавая основу для одного "бара".
Эта информация пинга может быть умножена или разделена с помощью параметра Time, который влияет на время задержки соответствующего канала и может быть изменен тремя различными способами: Регулятор устанавливает делитель (от 1 до 16), переключатель времени изменяет разрешение потенциометра от одной восьмой ноты до 32 тактов и, наконец, время может также регулироваться напряжением.

Когда задержка управляется очень быстрым тактовым генератором, т.е. когда время задержки ультракороткое, можно легко получить звук Karpluss-Strong при более высоких настройках обратной связи. Попробуйте часы в скорости звука!

Кстати, об обратной связи: Усилители Spinal Tap поднимались до одиннадцати - цифровая обратная связь DLD поднимается до 110%, но это не шутка в данном случае! Величину обратной связи можно регулировать напряжением; с помощью гнезд Send и Return петля обратной связи может быть открыта для обработки сигнала обратной связи извне перед подачей его обратно на вход.

Третий управляемый напряжением параметр - уровень записи, здесь обозначен как Delay Feed.

Другие особенности:
в€ћ Режим удержания: При нажатии кнопки или при подаче триггера на вход Hold сигнал, который в данный момент находится в памяти DLD, будет зацикливаться бесконечно. С помощью регулятора обратной связи можно считывать только часть памяти, так называемое окно.
Как и функция Hold, функция Reverse активируется кнопкой или триггером. Она воспроизводит сигнал из памяти в обратном направлении.

4MS Dual Shaped EnvVCA - расширенная версия Dual EnvVCA, Dual Shaped EnvVCA от 4MS имеет те же аналоговые EG/LFO и встроенные VCA, но также позволяет изменять кривые отклика огибающей. Вы получаете два слайдера Rise/Fall с трехпозиционными переключателями диапазонов для быстрых (12 мс) форм, леденящих (20 минут!) модуляций и всего промежуточного на каждом канале. Полный таких замечательных функций, как выходы гейтов EOR и EOF, вход CV для времени нарастания/спада, а также вход Follow для поворота и многое другое, этот модуль может легко стать сердцем любой системы, ориентированной на модуляцию.

Основное отличие этого модуля от двух других в линейке EnvVCA - слайдер формы волны. Он позволяет непрерывно менять форму огибающей от логарифмической, линейной до экспоненциальной. Этот регулятор также может быть настроен через CV, что позволяет создавать всевозможные сложные формы. Имея выделенный линейный выход 5 В, аналоговый выход OR, а также обычный волнообразный выход, Dual Shape EnvVCA от 4MS является мощным устройством, способным управлять даже самыми требовательными патчами.

Оба внутренних канала VCA основаны на малошумящих схемах с постоянной связью, что позволяет использовать их как для работы со звуком, так и для манипуляции CV. Вход CV каждого VCA нормализован к выходу CV соответствующей огибающей... но это нормализованное соединение можно отключить, используя специальные входные гнезда VCA CV. Таким образом, это довольно простое устройство для создания артикуляции, управляемой огибающей, но также возможно использовать огибающие и VCA независимо друг от друга.

Конечно, когда все эти функции объединяются, они становятся намного больше, чем сумма их частей: Dual Shaped EnvVCA - это модулятор, готовый стать сердцем любой системы. Используете ли вы его для простых артикуляций или для неуправляемого хаоса с перекрестной модуляцией, вы обнаружите, что он добавляет огромное количество полезностей в вашу систему Eurorack.

4MS Mini PEG - миниатюрная, одноканальная версия классического модуля PEG, Mini PEG дает вам те же "пингуемые" огибающие в меньшем форм-факторе. Время огибающей устанавливается входящими триггерами, но ее также можно запустить вручную с помощью кнопки Ping. Размер огибающей можно регулировать с помощью регулятора Div/Mult, который варьируется от /32 до x16... отлично подходит для создания повторяющихся форм огибающей, которые точно соответствуют музыке, а также сложных функций с храповым механизмом. Оригинал - это классика, и на то есть множество причин.

Ручка формы позволяет регулировать частотную характеристику. Кнопка цикла включает зацикленное LFO-подобное поведение, а специальные ручки Scale/Offset позволяют точно настроить количество модуляции. CV-управление всеми основными параметрами доступно, а выход гейта EOF, выход Env и дополнительный немасштабированный выход Env +5v позволяют легко создавать сложную модуляцию. Если оригинал был слишком большим, или слишком большим, попробуйте Mini PEG от 4MS для создания органичных по ощущениям, ритмически-синхронизированных форм модуляции.

4MS Pingable Envelope Generator - это двойной цифровой генератор огибающей. Длительность одного цикла огибающей может быть принудительно вписана между двумя "пингами". Это означает, что огибающая идеально впишется в ритмическую схему!

Помимо использования в качестве огибающей, PEG можно использовать и в качестве LFO, просто нажмите на переключатель цикла. Как длительность цикла LFO, так и длительность огибающей можно заставить идеально вписаться во временную сетку, просто нажав кнопку ping или подав тактовый сигнал на вход ping.

Скорость пинга может быть умножена или разделена на коэффициенты от 2 до 8, вручную и с помощью CV, что означает, что вы можете автоматизировать скорость LFO... идеально для шатающихся модуляций ГЎ la dubstep.

Характеристика, форма и симметрия волны могут быть установлены вручную и управляться напряжением с помощью параметров SKEW и CURVE. Регулятор SCALE действует как поляризационный аттенюатор на выходе (-10В - 0В - 10В).

Дополнительные возможности: однополярный (0-10 В) или биполярный режим (от -5 В до 5 В). Триггерные выходы для конца подъема (или половины подъема, зависит от установки перемычки) и конца падения. Логическая функция

4MS WAV Recorder - с помощью WAV Recorder вы можете легко записать модульные наборы и прослушать их позже. вЂ" В стерео! Благодаря триггерному входу для команд записи и воспроизведения, несколько модулей можно использовать как многоканальную систему. Помимо инструментов Eurorack, можно подключать линейное оборудование, например, микшерный пульт или смартфон. Благодаря каскаду усиления на входах, WAV Recorder может работать как предусилитель. Преобразователи с разрешением 24 бит и 96 кГц гарантируют кремовый звук высокого разрешения.

WAV Recorder записывает аудиоматериал (моно или стерео) на карту памяти micro SD. Максимальное разрешение составляет 24 бит и 96 кГц. Если вы’ хотите сэкономить место на носителе, вы можете выбрать 16 бит и 44,1 кГц или 48 кГц. Модуль принимает сигналы модульного и линейного уровня. Громкость входного сигнала можно регулировать в диапазоне от -в€ћ до +20 дБ. Четырехразрядные светодиодные индикаторы отображают входящие сигналы. Аудиоматериал можно проконтролировать до начала записи. Благодаря этому WAV-рекордер также можно использовать в качестве предварительного усилителя.

Записанный аудиоматериал можно воспроизводить непосредственно с помощью модуля. В качестве альтернативы можно извлечь карту micro SD и перенести данные на компьютер. Максимальное количество и длина файлов ограничены только размером носителя. С картой памяти 128 Гб теоретически можно вести непрерывную запись в течение двух недель. Из практических соображений новый файл создается через 4 ГБ. Запись при этом не прерывается.

Очень важная особенность: Команды на запись и воспроизведение можно подавать не только вручную с помощью кнопки, но и через триггерные сигналы. Это позволяет управлять несколькими WAV-рекордерами одновременно. вЂ" Для чего это нужно, спросите вы? Ну, вы можете использовать несколько модулей для создания многоканальной системы записи. И наоборот, можно подавать субмиксы трека или набора на ваши WAV-рекордеры и обрабатывать их в реальном времени с помощью фильтров и эффектов.

4MS Shuffling Clock Multiplier - в отличие от делителя тактового сигнала, умножитель Shuffling clock multiplier может выдавать умноженный, ускоренный тактовый сигнал! Три выхода несут прямой тактовый сигнал, пять выходов дают тактовый сигнал, на который можно влиять с помощью перестановки, сдвига вперед во времени или пропуска часов. CV на входе вращения может изменять коэффициент умножения восьми выходов в реальном времени.

SCM анализирует временное расстояние между двумя часами на входе и может умножать часы в соответствии с этой информацией.

Синие" выходы x1, x2 и x8 являются постоянными выходами тактового генератора.

На такты на "зеленых" выходах S3, S4, S5, S6 и S8 может влиять параметр CV Slip, который заставляет определенные такты приземляться вперед во времени. [Дополнительный разрывной модуль для SCM значительно расширяет функции "зеленых выходов", поскольку тактовые импульсы могут быть перетасованы, некоторые такты могут быть пропущены, и вы можете установить ширину импульса тактового импульса - все это с помощью регуляторов и CV!]

Die Rotate-Funktion verschiebt den Multiplikationsfaktor an allen AusgГ¤ngen um einen bestimmten Wert, je nach StГ¤rke der anliegenden CV. Таким образом, человек может получить очень простые и понятные темповые изменения, например, двойное время.

Функция поворота сдвигает коэффициент умножения на всех тактовых выходах одновременно на определенное значение, зависящее от значения CV на входе CV rotate. Это позволяет легко создавать изменения темпа, такие как дабл-тайм.

2hp Vowel Silver - является синтезатором речи и формантным осциллятором. Он синтезирует и аппроксимирует человеческий голос, генерируя гласные звуки. Ими можно манипулировать, чтобы получить глубокий низкий баритон или высокий писк. Два уникальных алгоритма по-разному используют этот захватывающий метод синтеза и позволяют получить множество звуков говорящего синтезатора.

2hp Nse Black - генератор белого шума. Частоту дискретизации шума можно отрегулировать, что позволяет воспроизводить широкий диапазон звуков - от белого шума до низкочастотного грохота с наложениями.

В дополнение к его нормальной работе доступен режим VCA, в котором пакеты огибающего шума излучаются при приеме сигнала запуска. Это облегчает быстрое и легкое создание звуков хай-хэта, малого барабана и перкуссии.

Если вы ищете традиционный источник шума или быстрый способ создания звуков ударных, Nse предлагает мощное и высококачественное решение.

2hp MMF Silver - это аналоговый многомодовый фильтр с крутизной 12 дБ на октаву. Его звуковой характер варьируется от классических низких частот до хлюпающих кислотных линий. Одновременные выходы фильтров низких, высоких и полосовых частот позволяют варьировать входной сигнал. Ищете ли вы гладкий и сливочный, или резонансный и дикий, MMF может добиться этого.

2hp Kick Black - синтезатор для бас-барабана с впечатляющим тембровым диапазоном. Его гибкий механизм синтеза варьируется от 808 до IDM с его резкими ударами и плавными искаженными тонами. Отслеживание 1 В / октаву по пяти октавам обеспечивает тональную последовательность всего частотного диапазона.

2hp VCO Silver - это аналоговый генератор, управляемый напряжением, на основе переиздания легендарной микросхемы Curtis CEM3340.

Многие считают эту микросхему лучшим аналоговым генератором всех времен. VCO имеет одновременные выходы в виде треугольника, пилообразной и прямоугольной формы с линейной ЧМ, жесткой синхронизацией и PWM. Точное отслеживание 1 В / октаву в 10+ октавах обеспечивает огромный частотный диапазон для мелодий или драматических колебаний.

Добавьте немного аналогового тепла вашим патчам с помощью VCO.

2hp VCA Silver - это сдвоенный линейный VCA. В нем используется известная архитектура 2164 SSM, обеспечивающая чрезвычайно низкий уровень искажений и высокое качество аудиовыхода. С входным аттенюатором CV и входами со связью по постоянному току это ваш новый модуль для управляемого напряжением усиления звука или CV.

2hp S+H Silver - это сдвоенный линейный VCA. В нем используется известная архитектура 2164 SSM, обеспечивающая чрезвычайно низкий уровень искажений и высокое качество аудиовыхода. С входным аттенюатором CV и входами со связью по постоянному току это ваш новый модуль для управляемого напряжением усиления звука или CV.

2hp Grain Silver - высококачественный аудиопроцессор, ориентированный на гранулярный синтез. Он способен генерировать зернистые облака, микросхемы звуков и уникальные текстуры, полученные из любого входного сигнала. Элемент управления Density устанавливает степень детализации входного сигнала и его положение в буфере. Регулятор Mix устанавливает баланс между входом в реальном времени и детализированным аудиопотоком для идеального сочетания звуков. Кроме того, есть регулятор частоты и связанный с ним вход v / oct, позволяющий точно установить последовательность.

2hp Freez Silver - это замкнутый лупер, управляемый напряжением. Он фиксирует моменты звука, которые можно вырезать и искажать до неузнаваемости. Настройка размера приведет к изменению высоты и тембра заблокированного звука.

Регулировка управления частотой дискретизации исказит и прорежет входящий звук, а также исказит временную область текущего заблокированного буфера. Freez создаст новые звуки и текстуры из любого входного сигнала - от повтора битов до детализированного звукового буфера.

2hp Euclid Black - это генератор ритмических паттернов, основанный на идеях, первоначально представленных Евклидом, греческим математиком. Алгоритм Евклида можно адаптировать для создания ритмов, взяв общее количество активных шагов в последовательности, а затем распределяя их по всему шаблону.

Это создает циклические ритмы, которые сразу становятся музыкальными и могут использоваться для всего, от EDM до IDM.

2hp Brst Silver - это управляемый напряжением генератор всплесков и задержки триггеров. При получении сигнала гейта Brst выдает поток триггеров. Ручки и CV-входы дают пользователю контроль над скоростью и количеством повторений. Если вы генерируете прыгающие шарики, создаете барабанные ритмы в стиле IDM или очеловечиваете тактовый сигнал, Brst станет незаменимым дополнением к вашему рэку.

2hp 3:1 Silver - это управляемый напряжением затворный переключатель. Он позволяет пользователю посылать один из трех входных сигналов на один выход.

Контроль над активным входом позволяет пользователю создавать уникальные ритмические события из существующих гейтов и часов в патче. Модуль также может функционировать как гейт-лето, позволяя создавать полиритмы из нескольких входов.

2hp Mult Black - это разделитель сигналов на 2 входа и 6 выходов. Канал 1 нормализуется к каналу 2 при отсутствии кабеля, что позволяет пользователю разделить входной сигнал на шесть направлений или два входных сигнала с тремя выходами каждый.

2hp Sine Silver - это гармонически чистый VCO с двумя различными выходами.

Основной выход содержит идеальную синусоиду с широким диапазоном частот и безупречным отслеживанием вольт на октаву. Выход Sub имеет два синусоидальных тона, которые могут быть смешаны вместе для получения смеси на одну октаву ниже или на одну пятую выше частоты первичного выхода.

Кроме того, оба выхода имеют внутренний волновой фолдер, который добавляет гармонический контент в сигнал, позволяя получить спектрально сложные тона в рамках одного модуля. Сохраняйте чистоту тонов (или нет!) с помощью Sine.

2hp Delay Black - это гибкий, полнофункциональный аудиопроцессор задержки. CV по всем параметрам обеспечивает динамический доступ к тонким элементам управления. Путь обратной связи варьируется от обратного удара до бесконечности, что позволяет произвольно изменять исходный сигнал.

Благодаря времени задержки от миллисекунд до почти одной секунды, Delay обязательно найдет применение в любой ситуации исправления. Добавьте легкое эхо к мелодической линии или включите обратную связь.

2hp AVert Silver - представляет собой двойной аттенюатор. Каждый канал позволяет ослаблять и инвертировать любой входной сигнал. Сигнал, подаваемый на канал 1, нормируется на канал 2, что позволяет получить два уникальных выходных сигнала с одного входа. Инвертирование.

2hp Rnd v2 Silver - генератор случайного напряжения и источник случайного гейта с внутренним клоком. Квантованные и плавные выходы полностью независимы, и каждый из них оснащен аттенюатором для точной настройки выходного напряжения от 0 В до 10 В. Это позволяет определить музыкально полезный диапазон. При внешнем тактировании случайный гейт направляется на выходы. Rnd отлично подходит для модуляции и хаотических ритмических событий, это универсальное решение для добавления непредсказуемости вашей системе.

Doepfer A-105-4 Quad SSM VCF - фильтр низких частот 24 дБ, основанный на легендарной микросхеме SSM2044.

Этот чип использовался, например, в таких синтезаторах: Korg Polysix, Korg Mono/Poly, Fairlight II, PPG Wave 2.2 und 2.3, Emu SP-1200, Siel DK600, Siel Opera 6. Первые "Пророки" использовали SSM2040 - предшественника 2044 - который генерирует очень похожий звук. Особенностью 4-полюсного низкочастотного SSM2044 является запатентованная так называемая "истинно открытая конструкция", которая обеспечивает характерный жирный звук, недоступный другим устройствам" (выдержка из технического паспорта SSM2044).

Doepfer A-111-3v Micro Precision VCO Vintage Edition - компактный и очень точный аналоговый VCO/LFO с очень большим диапазоном частот, безупречным отслеживанием по крайней мере десяти октав и почти идеальной формой волны. По сути, это та же схема, что и у High-End VCO A-111-2, но с меньшим количеством функций и элементов управления. Тем не менее, он отлично подходит в качестве модулятора для точного линейного FM и многого другого.

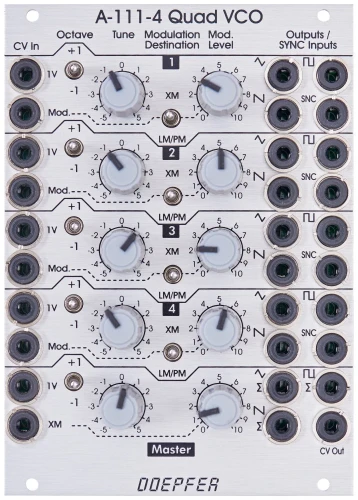

Doepfer A-111-4 Quad Precision VCO - модуль содержит четыре прецизионных VCO и имеет индивидуальные регуляторы, входы и выходы для каждого VCO, а также общий блок управления и выхода.

В конце концов, A-111-4 очень похож на четыре A-111-3 без режима LFO, но со встроенными выходными микшерами для трех форм волны и мастер-блоком для всех четырех VCO.

Doepfer A-113 Subharmonic Generator - генератор субгармонических минорных аккордов с 50 банками памяти. Он содержит четыре параллельных делителя частоты с коэффициентом 1-24, которые выводят фиксированные частичные частоты - так называемые субгармоники - из частоты внешнего ведущего VCO. Модуль имеет 50 банков памяти для каждой из четырех миксов, то есть для смешивания парциальных частот. Термин "субгармоники" был введен Оскаром Салой в связи с его так называемым Mixtur-Trautonium. Субгармоническое означает в этом контексте пилообразную волну, частота которой выведена из частоты основного сигнала VCO, и является целым кратным числом в диапазоне от 1 до 24 - другими словами: основная частота делится целым числом от 1 до 24 для получения субгармоники. Выходной сигнал субгармоник - пилообразный (как и в оригинальном Trautonium), а не синус. Основная частота поступает от VCO до частотного входа A-113. Разделители частоты 4-х субгармоник настраиваются кнопками вверх / вниз, как показано на 2-символьных светодиодных индикаторах. Субгармоники доступны в виде отдельных выходов и как выход микширования с регулируемыми уровнями для субгармоник. Входы управления с двумя затворами позволяют выбирать между 4 различными комбинациями, то есть 4 разные настройки делителей частоты. Кроме того, A-113 имеет память с 50 предустановками. Каждый пресет состоит из 4 смешанных сигналов, которые могут быть выбраны с входами гейта, каждая смесь содержит значения 4 делителей частоты.

Doepfer A-140-2v Dual Micro ADSR Vintage Edition - модуль содержит два генератора огибающей с управлением напряжением типа ADSR с экспоненциальными формами кривых (кривые заряда/разряда конденсатора) за передней панелью, на которой расположены только 8 HP.

С помощью внутренних перемычек можно выбрать, какие временные параметры управляются входом CVT (например, только D или D+R или A+D+R) и в каком направлении (т.е. если увеличение CVT укорачивает или растягивает данный временной параметр).

Розетка CVT может быть нормирована на внутреннее фиксированное напряжение (т.е. переключающий контакт подключен к внутреннему фиксированному напряжению). Таким образом, можно одновременно изменять все временные параметры с помощью регулятора CVT.

Еще одна перемычка используется для установки выхода 2 в нормальную или инвертированную огибающую.

И еще одна перемычка используется для нормализации Gate 2 к Gate 1 (т.е. ADSR#2 также запускается Gate 1).

Еще две перемычки используются для дополнительного доступа к сигналу гейта шины для каждого ADSR.

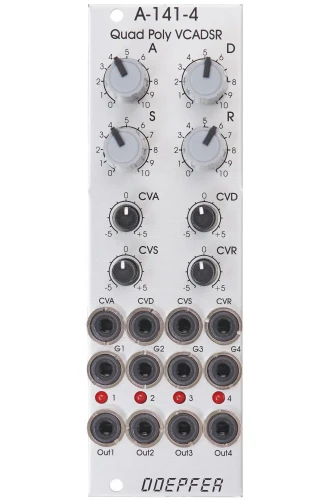

Doepfer A-141-4 Quad VCADSR - представляет собой четырехканальный генератор огибающей с контролем напряжения и предназначен в первую очередь для полифонических приложений. Модуль содержит четыре генератора огибающей с управлением напряжением типа ADSR с общими ручными регуляторами и CV-входами с поляризаторами для всех параметров Attack (A), Decay (D), Sustain (S) и Release (R). Каждый из четырех генераторов огибающей имеет вход гейта, контрольный светодиод и выход огибающей.

Doepfer A-145-4 Quad LFO Slim Line - простой четырехчастотный LFO (низкочастотный осциллятор). Не очень "захватывающий" модуль, просто устройство для хлеба и зрелищ и простой демон для работы. Практически в каждой модульной системе требуется несколько LFO для целей модуляции. Модуль содержит четыре простых LFO с формами волны треугольник и прямоугольник. Двухцветный светодиод (красный = положительное / желтый = отрицательное выходное напряжение) указывает на треугольный выход каждого LFO. Частотный диапазон может быть выбран для каждого LFO индивидуально с помощью перемычки в диапазоне около 50 Гц ... 0,04 Гц (около 20 секунд, перемычка снята) и около 2 Гц ... 0,002 (около 8 минут, перемычка установлена).

Модуль можно рассматривать как уменьшенную версию квадрофонического LFO A-143-3, поскольку он имеет схожие функции. Но расстояния между регуляторами меньше, и используются прорезиненные ручки небольшого размера. В свою очередь, передняя панель имеет всего 4 НР, что меньше, чем у A-143-3 на треть. Модуль в первую очередь предназначен для применения в условиях ограниченного пространства. Функциональным отличием от A-143-3 являются отсутствующие пилообразные выходы и переключатели диапазона частот.

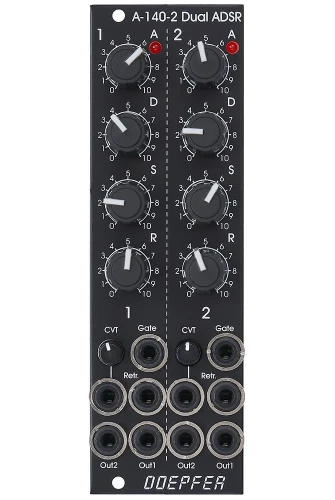

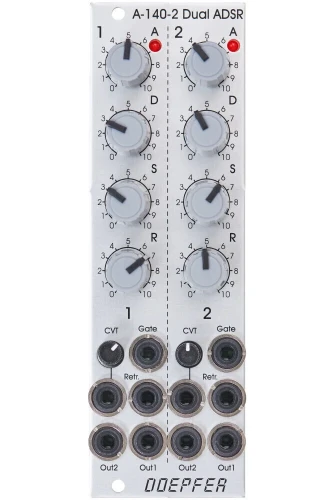

Doepfer A-140-2 Dual Micro ADSR - модуль содержит два генератора огибающей типа ADSR за передней панелью, на которой расположены только 8 HP.

С помощью внутренних перемычек можно выбрать, какой параметр(ы) управляется(ются) входом CVT (например, только D или D+R или A+D+R) и в каком направлении (т.е. если увеличивающийся CVT сокращает или растягивает соответствующий временной параметр). С помощью другой перемычки выход 2 может быть настроен на нормальную или инвертированную огибающую. Еще две перемычки используются для дополнительного доступа к сигналу гейта шины для каждого ADSR.

Doepfer A-160-2 Clock Divider II - модуль делителя для сигналов синхронизации/триггера/гейта, предназначенный для использования в качестве источника более низких частот, особенно в ритмических партиях. Усовершенствованная версия модуля делителя А-160. Три набора коэффициентов деления: степень двойки (2, 4, 8, 16, 32, 64, 128), простые числа (2, 3, 5, 7, 11, 13, 17), целые числа (2, 3, 4, 5, 6, 7, 8). Переключатель на передней панели позволяет выбирать между режимами вывода Gate и Trigger. Вход Clock способен принимать любой цифровой сигнал: от LFO, MIDI-синхронизацию или гейт с интерфейса MIDI-CV. Выходы имеют три набора из семи различных разделенных тактовых сигналов, от половины тактовой частоты до 1/128. Диапазон выходных сигналов составляют от 0 В до +10 В. При подаче сигнала на вход Reset все выходы устанавливаются на определенные уровни, которые зависят от выбранного режима. Перемычки на плате позволяют устанавливать возрастающий или нисходящий фронт тактового сигнала, поведение при сбросе и полярность исходящего сигнала.

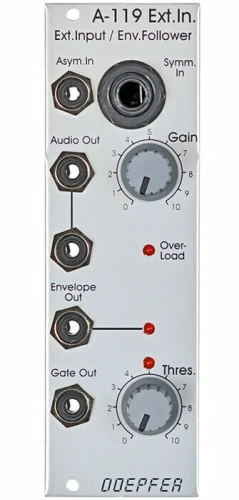

Doepfer A-119 External Input/Envelope Follower - модуль предназначен для интеграции внешних аудиосигналов в System A-100. Он состоит из предусилителя, формирователя огибающей и компаратора. Предварительный усилитель имеет два входа: небалансный вход для сигналов линейного уровня с коэффициентом усиления от 0 до 20 и балансный вход с коэффициентом усиления от 0 до 500 для вставки сигналов низкого уровня, например, с микрофона или электрогитары. Envelope Follower считывает уровень сигнала на входе и выдает пропорциональное напряжение в виде огибающей на свой выход. Компаратор генерирует сигнал стробирования всякий раз, когда входной сигнал превышает регулируемый порог срабатывания. Три светодиодных индикатора помогают следить за перегрузкой, огибающей и сигналом гейта.

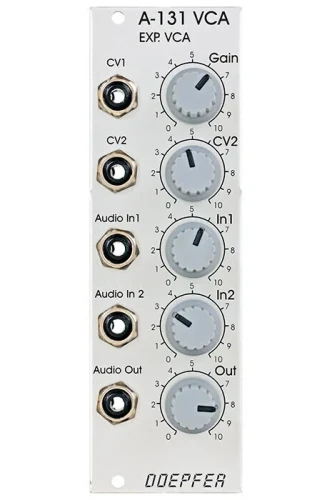

Doepfer A-131 VCA exponential - модуль обеспечивает усиление, управляемое напряжением. Для звуковых сигналов обычно используется экспоненциальный VCA (A-131), а для управляющих напряжений - линейный VCA (A-130). Однако так должно быть не всегда. Величина усиления, обеспечиваемая VCA, определяется напряжением на входе CV и положением регулятора усиления, который устанавливает общее усиление в системе. VCA имеет два аудиовхода, каждый с аттенюатором. Они усиливаются на величину, определяемую комбинацией усиления и двух регуляторов CV.

Doepfer A-133-2 Dual Voltage Controlled Polarizer Slim Line - является лайт версией A-133, но имеет некоторые дополнительные функции и улучшения по сравнению с A-133.

Модуль A-133-2 может быть использован для множества приложений: как простой VCA, или поляризатор/усилитель с контролем напряжения, или инвертор с контролем напряжения, вплоть до кольцевого модулятора, связанного с постоянным током. В принципе, модуль содержит два специальных усилителя, управляемых напряжением (VCA), которые обеспечивают как положительное, так и отрицательное усиление.
Общее усиление определяется суммой напряжения, создаваемого регулятором Man, внешнего управляющего напряжения CV и положением регулятора CV, который работает как аттенюатор для внешнего управляющего напряжения. Без внешнего напряжения CV усиление равно +1, когда регулятор Man находится полностью в положении CW. В центральном положении усиление равно нулю, а при полном положении CCW - -1 (т.е. входящий сигнал инвертируется). С помощью внешнего управляющего напряжения CV можно модулировать усиление, установленное вручную. CV может быть как положительным, так и отрицательным (т.е. биполярным) для получения положительных или отрицательных значений усиления, управляемых внешним CV.

Кроме того, сигнал CV может модулироваться через вход управления модуляцией Mod с помощью другого управляющего напряжения. Гнездо Mod нормировано на +5 В, т.е. постоянное положительное напряжение используется в качестве модуляционного CV при условии, что в гнездо Mod не вставлен штекер. Диапазон управляющего напряжения для этого гнезда является биполярным и может быть отрегулирован в соответствии с требованиями пользователя с помощью подстроечного потенциометра. Заводская установка -5В...+5В (т.е. -5В нет модуляции, 0В около 50% модуляции, +5В полная модуляция).
Текущее усиление отображается двухцветным светодиодом. Это не индикатор сигнала, а индикатор усиления (желтый = положительное усиление, красный = отрицательное усиление).

Doepfer A-138e Quad 3Way Xfade/Mix/Polarizer - модуль содержит четыре одинаковых блока, которые можно использовать для различных приложений кроссфейдинга, микширования и поляризации:


- Поляризатор: используется только вход A, входы B и C не подключены. В этом случае субъединица работает как поляризатор. В положении ccw регулятора на выходе появляется сигнал, подключенный к входу A, в положении cw - инвертированный сигнал, в положении center - сигнал на выходе отсутствует.

- Двухсторонний кроссфейдер тип 1: два разных сигнала подключены к входам A и C, переключатель находится в левом положении (переключающий контакт входа B разомкнут). В этом случае субблок работает как двухсторонний кроссфейдер между двумя сигналами, подключенными к входам A и C. В центральном положении оба сигнала имеют одинаковый уровень.

- Двухсторонний аттенюатор: Два разных сигнала подключены к входам A и C, переключатель находится в правом положении (переключающий контакт входа B подключен к GND). В этом случае управление используется для ослабления сигнала A (между положением ccw и center) или сигнала C (между положением center и cw). В центральном положении сигнал на выходе не появляется. Аналогично двухполосному кроссфейдеру, но без сигнала в центральном положении.

- Трехполосный кроссфейдер: Три различных сигнала подключены к входам A, B и C. В этом случае субъединица работает как трехполосный кроссфейдер. В положении ccw на выходе появляется только сигнал A. Между положениями ccw и center на выходе появляется смесь сигналов A и B. В центральном положении на выходе появляется только сигнал B. Между центральным положением и положением cw на выходе появляется смесь сигналов B и C. В положении cw на выходе появляется только сигнал C.

- Двухсторонний кроссфейдер/поляризатор тип 2: Два разных сигнала подключены к входам A и B. В положении ccw на выходе появляется только сигнал A. Между положениями ccw и center на выходе появляется смесь сигналов A и B. В центральном положении на выходе появляется только сигнал B. Между центральным положением и положением cw на выходе появляется смесь сигналов B и инвертированного сигнала A. В положении cw на выходе появляется только инвертированный сигнал A. Полезно для микширования CV: например, сигнал A = ADSR, сигнал B = LFO. В этом случае можно переходить между ADSR ... LFO + ADSR ... LFO ... LFO - ADSR ... - ADSR. Кроме того, инвертированный сигнал входа A доступен в качестве отдельного выхода. В качестве регуляторов используются потенциометры с центральным фиксатором и центральной клеммой.

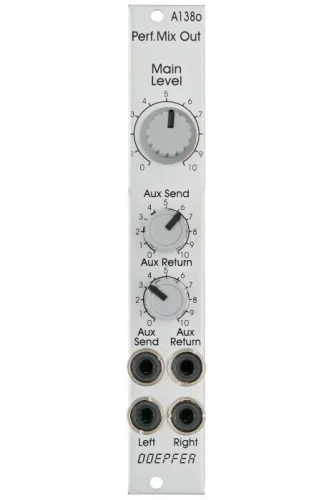

Doepfer A-138o Performance Mixer Output - выходной модуль системы Performance Mixer суммирует все подключенные входные модули и их каналы, регулирует конечную громкость, а также отдельно уровни aux send и aux return.

Независимо от количества подключенных входных модулей A-138p, выходной модуль A-138o Performance Mixer Output суммирует их все в один стереофонический сигнал, который выводится на отдельные гнезда для левого и правого каналов. Кроме того, суммируются все сигналы с вспомогательных каналов, которые поступают на гнездо Aux Send. Уровень Aux Send можно регулировать. Сигнал эффекта, конечно же, должен возвращаться в микшер, для чего используется монофоническое гнездо Aux Return. Уровень Aux Return регулируется потенциометром.

Doepfer A-138p Performance Mixer Input - этот входной модуль имеет четыре канала с регуляторами усиления, aux send, панорамы и выходного уровня, а также переключатель приглушения и светодиодный индикатор пика входного сигнала.

Несколько входных модулей могут быть соединены в каскад для создания микшера с большим количеством входов, растущим в зависимости от ваших потребностей. Модули A-138p и A-138o используются для построения простого исполнительского микшера (вместо внешнего автономного микшера). Модуль A-138p - это 4-кратный входной модуль, а A-138o - выходной модуль, который может быть объединен с одним или несколькими модулями A-138p, в результате чего получается микшер с четырьмя, восемью, двенадцатью или даже большим количеством входов. Входной микшерный пульт A-138p Performance имеет четыре одинаковых входных канала. Сверху находится входное гнездо со светодиодным индикатором пика, регулятор входного усиления для адаптации к различным уровням сигнала из практических соображений расположен внизу, сразу после выключателя звука. Под входом находится потенциометр, устанавливающий уровень aux send. Для каждого канала можно определить, является ли aux-контроль предварительным или последующим. Следующий потенциометр устанавливает положение панорамы для соответствующего канала, а ниже находится потенциометр побольше, отвечающий за уровень выходного сигнала канала, который затем отправляется на выходной модуль.

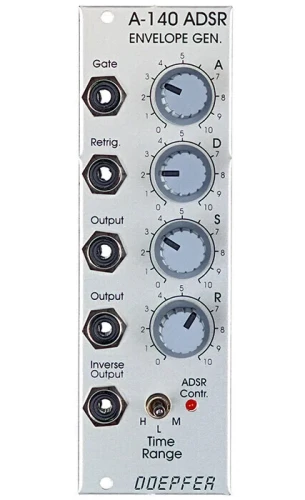

Doepfer A-140 ADSR Envelope Generator - модуль является генератором огибающей и, поскольку он выдает управляющее напряжение, считается одним из устройств модуляции в модульной системе.

Как только на вход гейта поступает достаточное напряжение, ADSR генерирует переменное напряжение, изменяющееся во времени, называемое огибающей. Это изменяющееся напряжение выводится в нормальной (положительной) и инвертированной форме и может быть использовано, например, для управляемой напряжением модуляции VCO, VCF или VCA, или для обработки входов и выходов других модулей. Форма огибающей регулируется четырьмя параметрами: Attack, Decay, Sustain и Release. Огибающая запускается (срабатывает) сигналом гейта либо от напряжения INT.GATE на системной шине, либо, если сигнал подан на нее, от входного гнезда гейта. Огибающая также может быть перезапущена, т.е. начинаться заново, каждый раз, когда сигнал триггера поступает на входное гнездо Retrig., когда гейт еще открыт.

Модуль A-140 имеет трехпозиционный тумблер для выбора одного из трех временных диапазонов. Длительность огибающей варьируется от примерно 50us (микросекунд) до нескольких минут. В сочетании с модулем компаратора A-167 может быть реализован свободно работающий "ADSR-LFO".

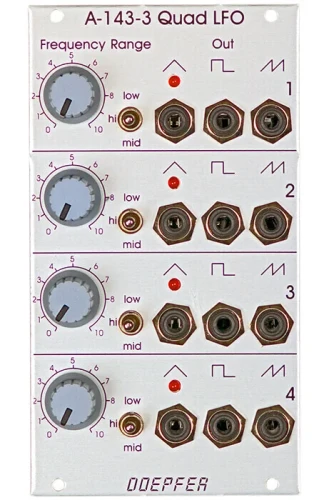

Doepfer A-143-3 Quad LFO - недорогой осциллятор с четырехкратной модуляцией, часто называемый LFO (низкочастотный осциллятор). Как и другие модули серии A-143 (A-143-1 и A-143-2) не очень "захватывающий" модуль, просто устройство для хлеба и зрелищ и простой демон для работы.

Модуль содержит четыре простых LFO. Каждый LFO имеет три выхода формы волны: треугольник, прямоугольник и пилообразный сигнал. Частота выхода sawtooth в два раза выше частоты других выходов. Трехпозиционный переключатель используется для выбора одного из трех диапазонов частот mid-low-high, начиная от примерно двух циклов в минуту на самом низком уровне, до умеренной звуковой частоты на самом высоком (около 5 кГц).

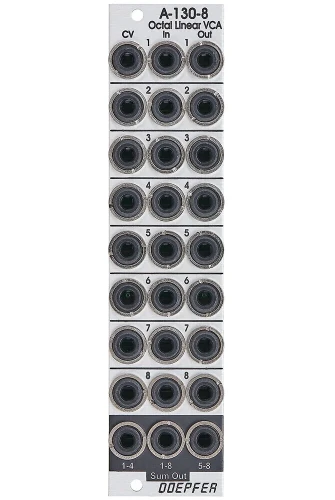

Doepfer A-130-8 Octal Linear VCA - этот модуль содержит восемь линейных усилителей, управляемых напряжением (VCA). Каждый VCA имеет вход управляющего напряжения (CV), вход сигнала (In) и выход сигнала (Out). Кроме того, в комплект входят три микшера: гнездо с маркировкой "1-4" выводит сумму VCA 1-4, гнездо с маркировкой "5-8" выводит сумму VCA 5-8, гнездо с маркировкой "1-8" выводит сумму всех восьми VCA.

Сигнальные входы способны обрабатывать уровни до 10Vpp без клиппирования. Каждый вход CV оснащен подстроечным потенциометром, который используется для регулировки чувствительности данного входа CV. На заводе модуль настроен на диапазон CV 1...+5 В, но может быть перенастроен пользователем на другие диапазоны управляющего напряжения (например, 0...+10 В).

Диапазон усиления для каждого отдельного VCA составляет 0...1. Сигналы суммарных выходов имеют меньшее усиление, чтобы избежать искажений.

VCA и микшеры полностью связаны по постоянному току, т.е. модуль может использоваться для обработки как звуковых сигналов, так и сигналов управляющего напряжения. Входы управляющего напряжения и сигнала могут быть нормализованы с помощью небольших паяльных площадок (например, 1 > 2 > 3 > 4 и т.д., или 1 > 5, 2 > 6, 3 > 7, 4 > 8 для стереофонического приложения, упомянутого ниже).

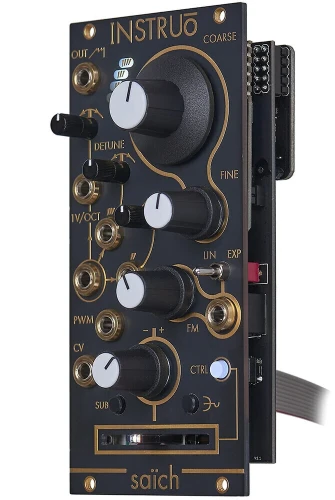

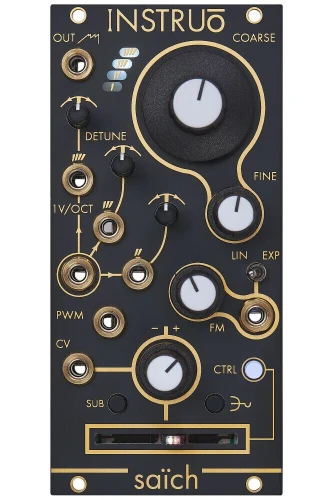

Instruo Saich - eurorack, выполненный по типу 4-ядерного осциллятора с функциями «суперпилы» и «умным» микшированием VCA. Все четыре ядра можно настраивать и вместе, и по отдельности. Синтез в стиле суперпилы, роя, и аккорды можно сгенерировать буквально за несколько мгновений, используя цифровое управление аналоговыми генераторами. Иначе говоря, 4 полностью аналоговых пилообразных сигнала можно смещать по определенным интервалам, глобально и индивидуально расстраивать, трансформировать, смешивать и т.п.

Упомянутое выше «умное» микширование обладает 7 профилями для отдельных голосов. Сюда же можно добавить и суб-осциллятор. Instruo Saich оснащен входами модуляции для ширины импульса. Он может легко создавать гармонично структурированные аккордовые голоса.
